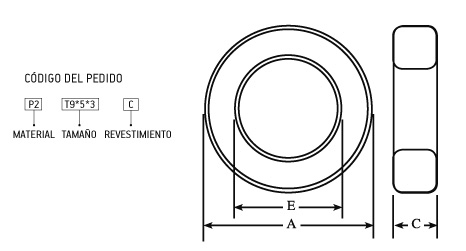

CÓDIGO | A | C | E | C1 (mm-1) | Le(mm) | Ae (mm2) | Ve (mm2) | Wt (g) |
N TR 10x6x4 | 10.1 ± 0.3 | 4.0 ± O.3 | 6.1 ± 0.3 | 3.08 | 24.1 | 7.83 | 188 | 0.93 |
N TR 12.7x7.92x5.2 | 12.7 ± 0.4 | 5.2 ± O.3 | 7.92 ± 0.30 | 0.96 | 32.0 | 33.0 | 906 | 1.81 |
N TR 14x9x5 | 14.4 ± 0.4 | 5.0 ± O.3 | 9.0 ± 0.3 | 2.89 | 36.0 | 13.0 | 452 | 2.16 |
N TR 16x12x8 | 16.0± 0.3 | 8.0 ± O.3 | 12.0 ± 0.3 | 2.75 | 44.0 | 16.0 | 704 | 3.19 |
N TR 18x10x7 | 18.0± 0.3 | 7.0 ± O.3 | 10.0 ± 0.3 | 1.57 | 44.0 | 28.0 | 1232 | 6.03 |
N TR 22x14x8 | 22.0± 0.4 | 8.0 ± O.3 | 14.0 ± 0.4 | 1.77 | 57.0 | 32.0 | 1810 | 8.42 |
N TR 25x15x10 | 25.0± 0.4 | 10.0 ± O.3 | 15.0 ± 0.4 | 1.26 | 63.0 | 50.0 | 3142 | 15.39 |
N TR 31x19x13 | 31.0± 0.5 | 13.0 ± O.4 | 19.0 ± 0.5 | 1.01 | 79.0 | 78.0 | 6126 | 28.74 |
N TR 37x22x15 | 37.0± 0.6 | 15.0 ± O.4 | 22.0 ± 0.5 | 0.86 | 97.0 | 113.0 | 10961 | 54.26 |

– Núcleos cilindricos para ferritas –

CÓDIGO | L | D | d | Modelo |
---|---|---|---|---|
N FC 4.1 x 2 x 6 | 6.0 - 0.4 | 4.1 - 0.3 | 2 ±0.2 | modelo 1 |
N FC 4.1 x 2 x 12.5 | 12.5 - 0.7 | 4.1 - 0.3 | 2 ±0.2 | modelo 1 |
N FC 4.1 x 2 x 15 | 15.0 - 0.8 | 4.1 - 0.3 | 2 ±0.2 | modelo 1 |
N FC 4.1 x 2 x 25 | 25.0 - 1.2 | 4.1 - 0.3 | 2 ±0.2 | modelo 1 |
N FC 8 x 5.3 x 10 | 10.0 - 0.6 | 4.1 - 0.3 | 2 ±0.2 | modelo 1 |
N FC 1.7 x 14 | 14 | 1.7 | modelo 2 | |
N FC 3 x 11 | 11 | 3 | modelo 2 | |
N FC 4 x 17 | 17 | 4 | modelo 2 | |
N FC 5 x 20 | 20 | 5 | modelo 2 | |
N FC 5 x 30 | 30 | 5 | modelo 2 | |
N FC 6 x 10 | 10 | 6 | modelo 2 | |
N FC 6 x 15 | 15 | 6 | modelo 2 | |
N FC 6 x 20 | 20 | 6 | modelo 2 | |
N FC 6 x 30 | 30 | 6 | modelo 2 | |
N FC 8 x 15 | 15 | 8 | modelo 2 | |
N FC 8 x 20 | 20 | 8 | modelo 2 | |
N FC 8 x 25 | 25 | 8 | modelo 2 | |
N FC 8 x 30 | 30 | 8 | modelo 2 | |
N FC 8 x 35 | 35 | 8 | modelo 2 | |
N FC 8 x 40 | 40 | 8 | modelo 2 | |
N FC 10 x 20 | 20 | 10 | modelo 2 | |
N FC 10 x 25 | 25 | 10 | modelo 2 | |
N FC 10 x 30 | 30 | 10 | modelo 2 | |
N FC 10 x 40 | 40 | 10 | modelo 2 | |
N FC 10 x 50 | 50 | 10 | modelo 2 | |
N FC 10 x 60 | 60 | 10 | modelo 2 | |
N FC 10 x 65 | 65 | 10 | modelo 2 | |
N FC 10 x 70 | 70 | 10 | modelo 2 |
